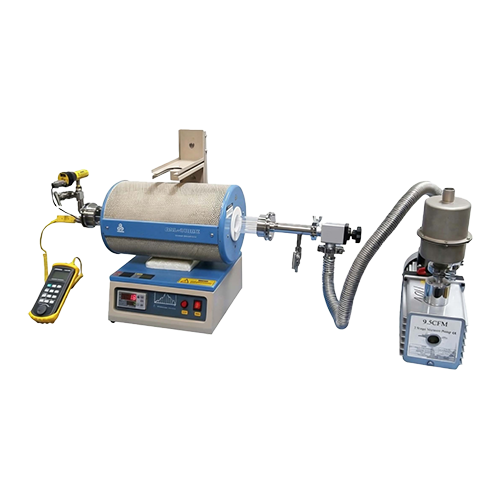

فرن أنبوبي كوارتزي بدرجة حرارة 1100 درجة مئوية مزود بأنبوب فرن قطره 50 مم، ومجهز بمعاير درجة حرارة ومضخة تفريغ.
1. تم تجهيز جهاز GSL-1100X-50-LVT بمعايرة درجة حرارة أوميغا ومزدوج حراري من النوع K يمكن إدخاله مباشرة في أنبوب الكوارتز.
٢. يأتي هذا الطراز مزودًا بنظام تفريغ متكامل يشمل مضخة تفريغ ميكانيكية، ومقياس تفريغ رقمي، وواجهة تفريغ KF25، وفلتر رذاذ الزيت، وشفة مانعة للتسرب من الفولاذ المقاوم للصدأ. يمكن للمستخدمين بدء المعالجة الحرارية بالتفريغ فورًا بعد التركيب دون الحاجة إلى شراء مكونات إضافية.
- Shenyang Kejing
- شنيانغ، الصين
- 10 أيام عمل
- 50 مجموعة
- معلومات
يُعدّ فرن GSL-1100X-50-LVT فرنًا أنبوبيًا كوارتزيًا مقسمًا بتفريغ الهواء، حاصلًا على شهادة علامة CE، ومصممًا لمعالجة العينات الصغيرة حراريًا، ومعالجة الأجواء، وبحوث المواد، والتجارب المخبرية الحساسة لدرجة الحرارة. يجمع هذا الفرن بين أنبوب كوارتز بقطر 50 مم، وجهاز قياس درجة حرارة العينة أوميغا، ووصلة تفريغ KF25، ومقياس تفريغ رقمي، ومضخة ميكانيكية دوارة مزدوجة، ووحدة تحكم قابلة للبرمجة بـ 50 جزءًا، كل ذلك في نظام واحد مدمج عالي الجودة.
الموديل: GSL-1100X-50-LVTأنبوب كوارتز 50 ممدرجة حرارة التشغيل 1000 درجة مئويةدرجة الحرارة القصوى 1100 درجة مئويةدقة التحكم ±1 درجة مئويةحاصل على شهادة علامة CE
نظرة عامة على المنتج
صُمم فرن GSL-1100X-50-LVT للمختبرات التي تحتاج إلى أكثر من مجرد فرن أنبوبي أساسي. في العديد من تجارب المواد، لا تتطابق درجة حرارة الفرن المعروضة تمامًا مع درجة حرارة العينة الفعلية داخل الأنبوب. يحل هذا الطراز هذه المشكلة من خلال السماح بإدخال مزدوج حراري من النوع K من الحافة اليسرى إلى أنبوب الفرن وقراءة قراءته عبر مقياس حرارة أوميغا، مما يساعد الباحثين على مراقبة بيئة العينة الفعلية أثناء التسخين.
يُعدّ هذا الفرن مناسبًا للمعالجة في الفراغ أو في جوّ مُتحكّم به، بما في ذلك التلبيد، والتلدين، والتكليس، وتحضير المحفزات، وبحوث مواد البطاريات، واختبار السيراميك، والمعالجة الحرارية للمساحيق، والتجارب الصغيرة المتعلقة بالترسيب الكيميائي للبخار. وبفضل هيكله القابل للتقسيم والتعديل، يُمكنه دعم أوضاع العمل الأفقية أو الرأسية أو المائلة وفقًا لإعداد التجربة.
لماذا يُعد هذا الفرن مفيدًا لمختبرات الأبحاث؟
مراقبة درجة حرارة العينة في الوقت الحقيقي باستخدام مقياس درجة الحرارة أوميغا ومزدوج حراري من النوع K.
وحدة تحكم PID قابلة للبرمجة مكونة من 50 جزءًا لمنحنيات التسخين والتبريد المخصصة.
واجهة فراغ KF25، ومقياس فراغ رقمي، وحزمة مضخة ميكانيكية لتجارب الفراغ.
تساعد حجرة ألياف الألومينا عالية النقاء على تقليل فقدان الحرارة وتحسين كفاءة الطاقة.
يدعم الغلاف المصنوع من الفولاذ المقاوم للصدأ والقابل للتعديل أوضاع التركيب المختلفة واحتياجات المعالجة الحرارية.
التطبيقات الأنسب
أبحاث المواد في الجامعات والمعاهد
تجفيف مواد البطاريات، والتلدين، والتلبيد
المعالجة الحرارية بمسحوق السيراميك والمحفز
تلدين عينات معدنية صغيرة
تجارب معملية محمية من الغلاف الجوي
المعالجة الحرارية الفراغية على نطاق البحث
نظام معايرة درجة الحرارة
تتمثل الميزة الرئيسية لهذا النموذج في تصميم معايرة درجة الحرارة من جانب العينة. يمكن تركيب مزدوج حراري من النوع K عبر الحافة اليسرى ووضعه داخل أنبوب الفرن، بينما يقوم مقياس درجة الحرارة أوميغا بقراءة درجة حرارة العينة في الوقت الفعلي. يُعد هذا الأمر بالغ الأهمية للتجارب التي تكون فيها درجة حرارة التفاعل ومدة التفاعل وقابلية تكرار العينة عوامل حاسمة.
هيكل فرن مرن

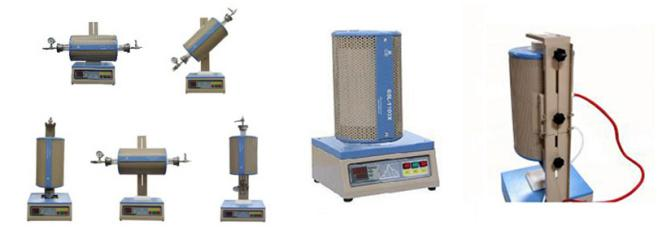

تستخدم حجرة الفرن ألياف الألومينا عالية النقاء لتقليل فقد الحرارة. الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ قابل لتعديل الارتفاع، وتتيح مقابض التعديل الخلفية تغيير الوضع الرأسي من منصة صندوق التحكم إلى الطرف السفلي لحجرة الفرن. يمكن استخدام الوحدة في أوضاع متعددة، ويمكن تهيئتها لتلبية متطلبات المعالجة الحرارية المختلفة.
أنابيب الكوارتز، والشفاه، ووصلات التفريغ

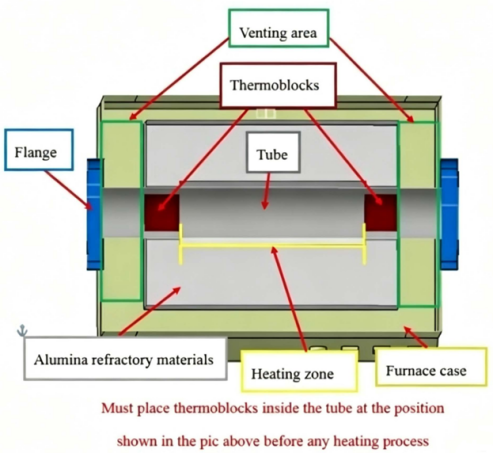

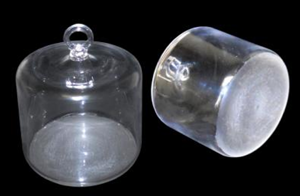

يبلغ قطر أنبوب الكوارتز القياسي 50 مم وطوله 600 مم. تُرفق سدادات أنابيب من الألومينا لتقليل الإشعاع الحراري من الأنبوب الداخلي، ويجب إدخالها بالكامل في حجرة الفرن قبل التسخين. يمكن اختيار سدادات أنابيب كوارتز اختيارية لتحسين النظافة الداخلية وأداء الفراغ.

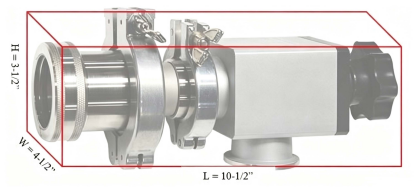

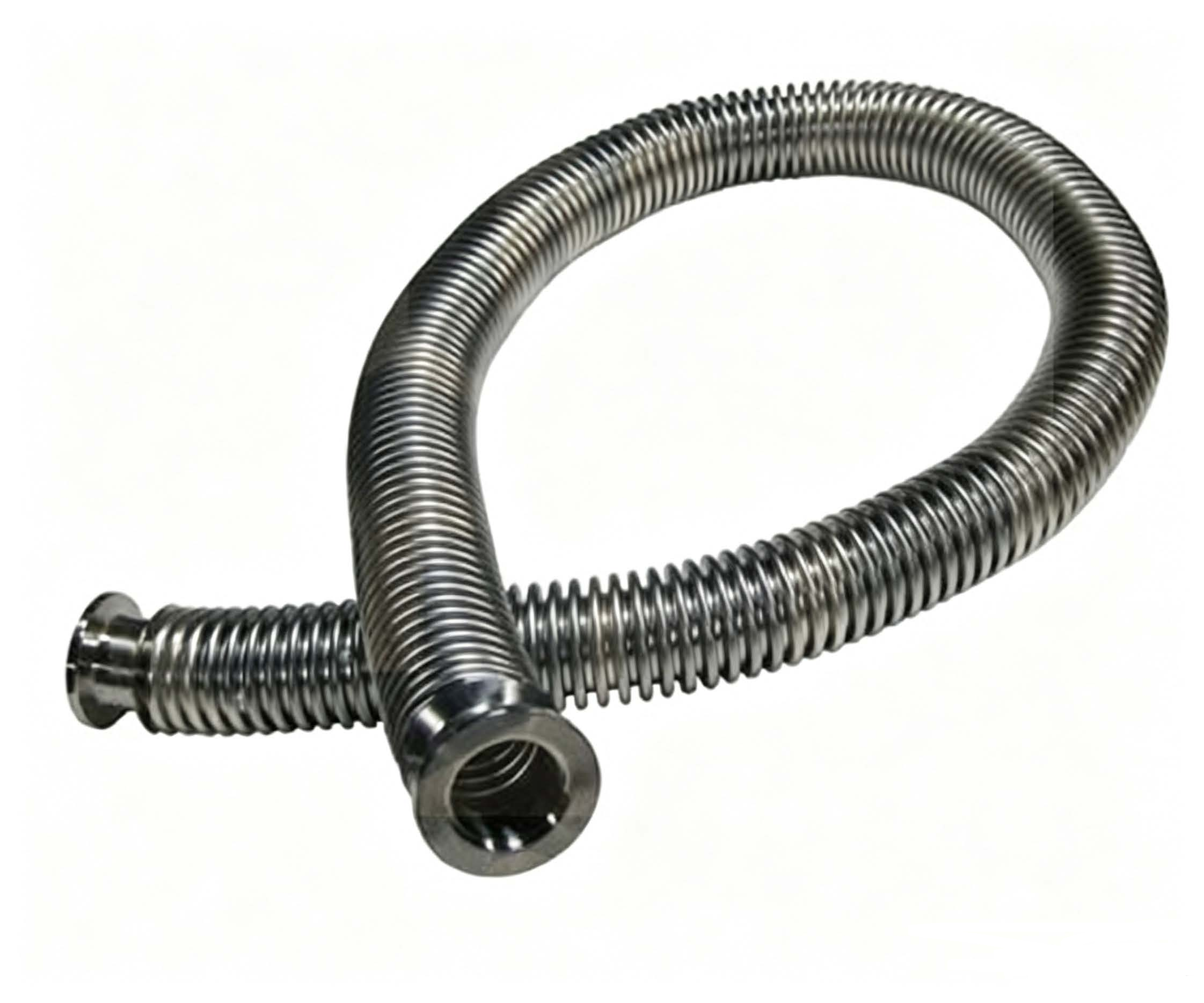

يتوفر خياران من حواف الفولاذ المقاوم للصدأ. تتضمن الحافة القياسية مقاس 2 بوصة وصلة شائكة مقاس 1/4 بوصة، ومنفذًا لتوصيل المزدوجة الحرارية مقاس 1/4 بوصة، وواجهة تفريغ KF25. كما تتوفر حافة مقاس 1 بوصة بدون قابس للمزدوجة الحرارية. تشمل ملحقات التفريغ الاختيارية صمامًا حاجزًا، ومنفاخًا من الفولاذ المقاوم للصدأ، وحافة توصيل سريع، ومقياس تفريغ رقمي، ونظام مضخة ميكانيكية.
المواصفات الفنية
| اسم المنتج | فرن أنبوبي بدرجة حرارة 1100 درجة مئوية مزود بنظام معايرة GSL-1100X-50-LVT |
|---|---|
| نموذج | GSL-1100X-50-LVT |
| مزود الطاقة | تيار متردد 220 فولت، 50 هرتز |
| قوة | 1.5 كيلوواط |
| درجة الحرارة القصوى | 1100 درجة مئوية، أقل من 30 دقيقة |
| درجة حرارة التشغيل | 1000 درجة مئوية |
| معدل التدفئة الموصى به | ≤10 درجة مئوية/دقيقة |
| طول منطقة التدفئة | 300 مم |
| مزدوج حراري | النوع K |
| حجم الحجرة | Φ80 × 330 مم |
| حجم أنبوب الكوارتز | Φ50 × 600 مم |

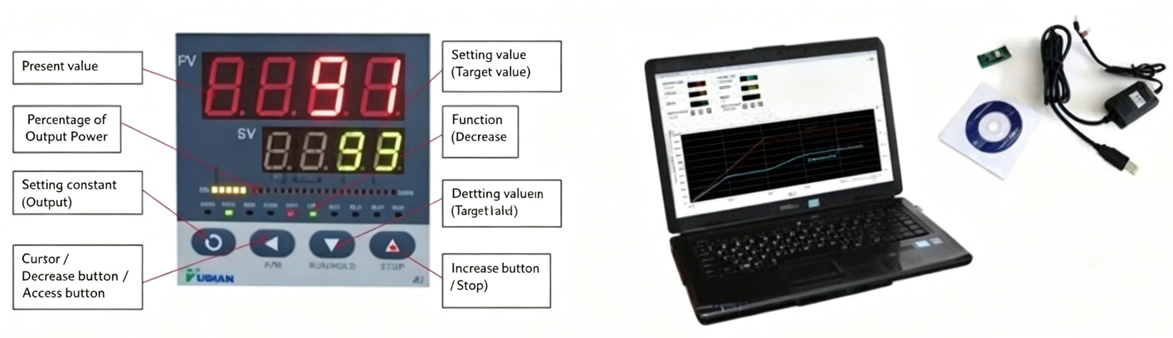

| جهاز التحكم في درجة الحرارة | نظام تحكم آلي PID، وحدة تحكم قابلة للبرمجة مكونة من 50 جزءًا |
| دقة التحكم | ±1 درجة مئوية؛ وحدة تحكم يوروثيرم اختيارية تصل إلى ±0.1 درجة مئوية |
| اتصال الكمبيوتر | منفذ اتصال الكمبيوتر الشخصي الافتراضي DB9 |
| أنظمة التفريغ | يمكن لمضخة ميكانيكية ذات ريش دوارة مزدوجة أن تصل إلى 10-2تور؛ نظام فراغ عالي اختياري حتى 10-5تور أو أفضل |
| أبعاد | 640 × 385 × 540 مم |
| وزن | حوالي 15 كجم |
| شهادة | حاصل على شهادة المطابقة الأوروبية (علامة CE)؛ رقم الشهادة: M.2021.206.C67996 |
| ضمان | ضمان لمدة عام واحد وصيانة مدى الحياة؛ لا تشمل المواد الاستهلاكية مثل عناصر التسخين وأنابيب الكوارتز وبوتقات العينات |
| امتثال | شهادة علامة CE أو شهادة UL أو CSA متاحة بتكلفة إضافية. |
ملاحظات حول المكنسة الكهربائية والسلامة
أثناء تسخين الفرن، يجب ألا يتجاوز الفراغ 1 × 10⁻² تور، وإلا فقد يتلف أنبوب الكوارتز. يجب ألا يتجاوز الضغط داخل أنبوب الكوارتز 0.02 ميجا باسكال كضغط نسبي. عند إدخال الغاز من أسطوانة، يجب تركيب صمام تخفيض الضغط، ويُنصح بأن يكون الضغط أقل من 0.02 ميجا باسكال.
تشير المواصفات الأصلية أيضًا إلى أن الغازات المسببة للتآكل والغازات الحمضية لا يشملها الضمان. كما لا يُنصح باستخدام الغازات القابلة للاشتعال أو المتفجرة أو السامة. وفي حال تطلّب الأمر استخدامها في عملية خاصة، يجب على المستخدمين توفير تدابير السلامة والحماية المناسبة، بالإضافة إلى تدابير منع الانفجار.
التعليمات
ما هي درجة الحرارة القصوى لـ GSL-1100X-50-LVT؟
أقصى درجة حرارة هي 1100 درجة مئوية لمدة تقل عن 30 دقيقة. درجة حرارة التشغيل المستمرة الموصى بها هي 1000 درجة مئوية.
ما هو حجم أنبوب الكوارتز؟
يبلغ حجم أنبوب الكوارتز القياسي Φ50 × 600 مم.
هل يمكنه مراقبة درجة حرارة العينة الفعلية؟
نعم. يمكن إدخال مزدوج حراري من النوع K في الأنبوب من خلال الشفة اليسرى وقراءته بواسطة مقياس درجة الحرارة أوميغا.
ما هو مستوى الفراغ الذي يمكن أن تصل إليه المضخة الميكانيكية؟
يمكن للمضخة الميكانيكية ذات الريش الدوار المزدوج أن تصل إلى حوالي 10-2تور. يمكن اختيار أنظمة فراغ أعلى لـ 10-5تور أو أفضل.
هل يمكن توصيل الفرن بجهاز كمبيوتر؟
نعم. يتضمن منفذ اتصال افتراضي من نوع DB9 للكمبيوتر. يمكن استخدام برامج اختيارية مع وحدات التحكم المدعومة لإدارة منحنيات التسخين وتصدير البيانات.
