نظام ذوبان قوس الفراغ المدمج مع 7 تجاويف

مقدمة المنتج

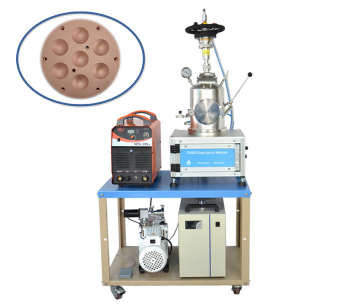

الفرن صهر القوس المعدني المدمج إس بي-MSM20-7 (نوع غير قابل للاستهلاك)هونظام ذوبان قوسي عالي الفراغ وغير قابل للاستهلاكمُصمم لتحضير المعادن والسبائك على نطاق المختبر. وهو مُجهز بـمقياس الفراغ البصري، مما يسمح بالمراقبة المباشرة لضغط الغرفة أثناء التشغيل.

يتيح هذا الفرنإعادة صهر متعددة لسبائك السبائكدون كسر الغلاف الجوي الواقي للغاز ويمكن في نفس الوقتتذويب ما يصل إلى سبع عينات، مما أدى إلى تحسين الكفاءة التجريبية بشكل كبير.حجم صغير،عملية بسيطة، ومعدل إنتاج عينات مرتفعاجعلهاالاختيار الأمثل للجامعات ومعاهد الأبحاثالمشاركة في تحضير وتنقية وتركيبمواد معدنية وسبائكية جديدة، مشتملسبائك عالية الإنتروبيا،سبائك عالية الحرارة، وغيرها من المؤلفات المتقدمة.

يعتمد إس بي-MSM20-7 علىقطب إبرة التنغستن، تتميز بنقطة انصهار عالية للغاية وتولددرجة حرارة القوس تصل إلى 3500 درجة مئوية، قادرة على صهر جميع المعادن تقريبًا. لضمان السلامة التشغيلية والمتانة،القطب الكهربائي والبوتقةيتم تبريدها بواسطةنظام المياه المتداولةأثناء عملية الذوبان.

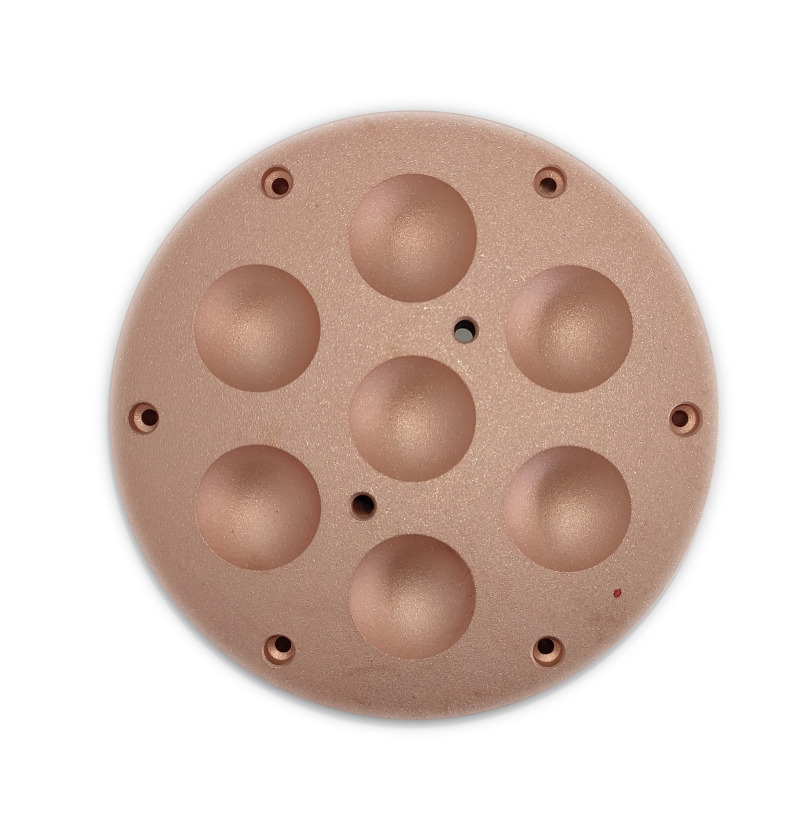

يتميز النظام بـغرفة التفريغمن Ø200 مم × 300 مم وسبع بوتقات صهر، كل منها بتجويف بعمق 25 مم × 8 مم. الحد الأقصىدرجة حرارة الانصهاريصل3500 درجة مئوية. يتضمن التكوين القياسيمضخة دوارة ريشيةتحقيق مستوى الفراغ10⁻³ ملي بار، في حين أننظام مضخة جزيئية اختيارييمكن أن تصل10⁻⁵ مليبارلتطبيقات الفراغ العالي للغاية.

الجمعالدقة والكفاءة والتنوع، يعد فرن الصهر القوسي المدمج إس بي-MSM20-7 حلاً ممتازًا لـالبحث في المواد المعدنية، وتطوير السبائك، والإنتاج على نطاق صغيرفي ظل بيئة فراغية خاضعة للرقابة أو غاز خامل.

الميزات الرئيسية

1. إنه مزود بباب فرن مقاس Ø120 مم، وهو مناسب لأخذ العينات ووضعها

2. تم تجهيزه بنوافذ مراقبة أمامية وخلفية، مما يجعله مناسبًا لمراقبة حالة القوس والذوبان.

3. يتم تبريد غرفة التفريغ وبوتقة النحاس والقطب الكهربائي بالماء.

4. تعتمد الحركة لأعلى ولأسفل على تصميم عجلة القيادة، كما أن ذراع التشغيل مرن.

5. من أجل ضمان إمكانية قلب سبيكة السبائك لعمليات الصهر المتعددة دون تدمير الغلاف الجوي الواقي، يتم استخدام آلية قلب المعالج في فرن الصهر.

6. تتميز البوتقة بحجمها الصغير وكميتها الكبيرة، مما يسهل إنتاج عينات متعددة وتجنب التلوث المتبادل بين العينات.

7. سهل التشغيل، آمن ومريح، صغير الحجم في التصميم، ويغطي مساحة أقل

تالمعايير الفنية

اسم المنتج	س ب-فرن صهر المعادن المضغوط MSM20-7 (غير قابل للاستهلاك)
نموذج المنتج	س ب-MSM20-7
شروط التثبيت	يجب استخدام هذا الجهاز عند درجة حرارة 25 درجة مئوية ± 15 درجة مئوية، ورطوبة 55%العامل الرايزيسي ± 10%العامل الرايزيسي. 1. الماء: تم تجهيز المعدات بآلة تبريد مياه ذاتية الدوران (مليئة بالماء النقي أو الماء منزوع الأيونات) 2. الكهرباء: تيار متردد 380 فولت 50 هرتز (مفتاح هواء 63 أمبير)، يجب أن يكون له تأريض جيد 3. الغاز: يجب ملء حجرة المعدات بغاز الأرجون (نقاء 99.99% أو أكثر)، ويجب استخدام أسطوانات غاز الأرجون (مع وصلات مزدوجة بقطر 6 مم) 4. طاولة العمل: نوع الأرضية، 900 مم × 600 مم × 700 مم، تتحمل أكثر من 200 كجم 5. جهاز التهوية: مطلوب

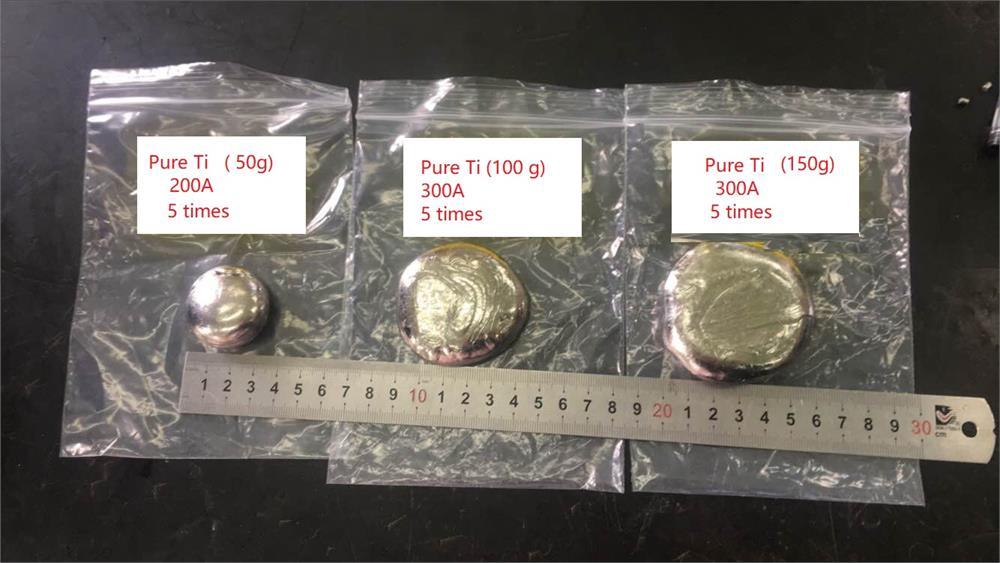

المعلمات الرئيسية (مواصفة)	1. مصدر الطاقة: تيار متردد 380 فولت 50 هرتز 2. قوة الماكينة بأكملها: <12 كيلو واط 3. حجرة التفريغ: Ø200 مم × 300 مم 4. بوتقة: 7 تجاويف ذوبان، عمق Ø25 مم وعمق 8 مم (يمكن تخصيص الحجم الخاص وفقًا لمتطلبات العملاء.)                                            بوتقات قياسية 7                             بوتقات مخصصة ذات حجم غير قياسي 5. درجة الفراغ: يمكن لمضخة الريشة الدوارة القياسية أن تصل إلى 10-3ملي بار، يمكن للمضخة الجزيئية الاختيارية لشركتنا أن تصل إلى 10-5مليبار 6. قطب قوس كهربائي غير قابل للاستهلاك: إبرة من التنجستن (W) 7. نطاق التطبيق: يمكن استخدامه لصهر المواد المعدنية ذات نقطة انصهار أقل من التنغستن 8. درجة حرارة الانصهار: تصل إلى 3500 درجة مئوية، والتي يمكنها إذابة جميع المعادن تقريبًا 9. تيار الخرج: 20-315 (أمبير)                                                             عينة من ذوبان التنغستن 4.5 جرام                    عينة من ذوبان معدن التنغستن 10 جرام
أبعاد المنتج ووزنه	الأبعاد: 900 مم × 600 مم × 1800 مم (بما في ذلك إطار الفرن) الوزن: 50 كجم

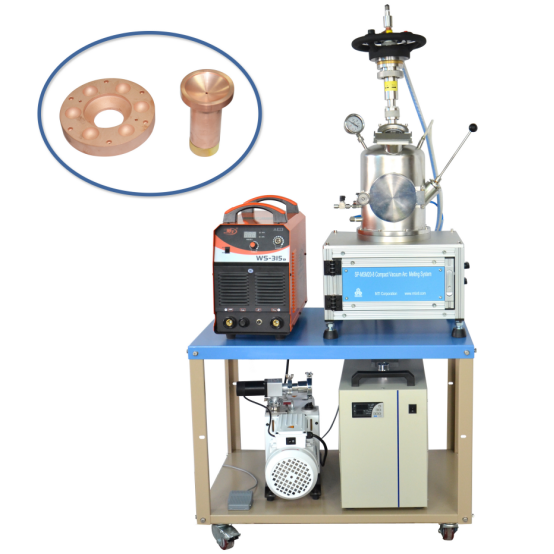

وظائف اختيارية	1. مجموعة سد أنابيب صهر المعادن	2. فرن صهر المعادن المضغوط وصب الشفط (MSM20-8)
الملحقات القياسية	1. الجهاز الرئيسي: مجموعة واحدة 2. مضخة ميكانيكية دوارة ذات ريشة في آر دي وخط أنابيب التوصيل: مجموعة واحدة 3. مبرد كيه جيه-5000/مبرد مياه: 1 قطعة
الملحقات الاختيارية	1. نظام الفراغ العالي جي زد كيه-103D 2. مقياس الفراغ الرقمي المضاد للتآكل معادل الصوت-بي سي جي-554 (نطاق القياس: 3.8 × 10-5تور إلى 1125 تور)

ضمان

    سنة واحدة محدودة مع دعم مدى الحياة (لا يشمل الأجزاء الصدئة بسبب ظروف التخزين غير الكافية)
