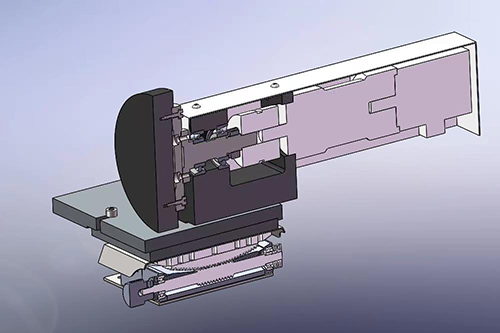

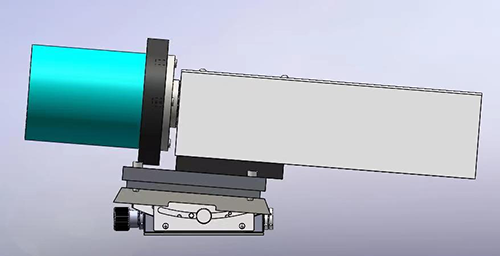

آلية الدوران لماكينة القطع STX-1203B-R100

يعمل جهاز تدوير العينات STX-1203B-R100 بشكل أساسي على حل نقاط الضعف الحرجة في الصناعة التي تواجه أثناء قطع المواد الهشة عالية الصلابة والمواد البلورية المتخصصة - على وجه التحديد، مشاكل مثل الهشاشة، والتعرض للانحراف، وضعف تشطيب السطح.

لتلبية المتطلبات الدقيقة للباحثين والمصنعين الصناعيين في جميع أنحاء العالم فيما يتعلق بدقة القطع والكفاءة وسلامة المواد، قدمت شركة شنيانغ كيجينغ ملحق ترقية أساسي تم تطويره خصيصًا لمنشار سلك الماس الأوتوماتيكي بالكامل STX-1203B (المجهز بغطاء أمان): مشبك التأرجح لقطع العينات STX-1203B-R100.

آلية الدوران STX-1203B-R100: المواصفات الفنية الرئيسية والأداء العالي.

لضمان أداء منشار سلك الماس STX-1203B الذي يفوق التوقعات، صُممت آلية الدوران STX-1203B-R100 منذ البداية لتلبية أعلى المعايير التقنية. فهي تتميز ببنية مدمجة وتشغيل سلس، مع تحقيق أداء رائد في الصناعة ضمن معاييرها التقنية الأساسية.

المزايا العلمية لهذه الملحقات لآلات القطع:

في عمليات قطع الأسلاك الماسية التقليدية، يكون التلامس بين سلك القطع والعينة عادةً عبارة عن سطح خطي أو مستوٍ ثابت. ومع ازدياد عمق القطع، يصبح إخراج الرايش من داخل شق القطع صعبًا للغاية، كما يصعب تبديد الحرارة المتولدة عن الاحتكاك بسرعة. وهذا لا يؤدي فقط إلى انخفاض حاد في كفاءة القطع وارتفاع خطر انكسار سلك القطع الماسي، بل يشكل أيضًا خطرًا كبيرًا لحدوث تلف حراري أو تشققات دقيقة على سطح العينات القيّمة.

مع ذلك، ومع طرح ملحقات STX-1203B-R100 لآلات القطع، تبقى العينة في حالة دوران ديناميكي طوال عملية القطع. يوفر هذا الوضع المبتكر للقطع أثناء الدوران المزايا العلمية الفريدة التالية:

1. التحويل من الاتصال الخطي إلى الاتصال النقطي: تقليل مقاومة القطع: يؤدي الدوران إلى تحويل واجهة التلامس بين سلك القطع والعينة من تلامس خطي مستمر وطويل المدى إلى تلامس نقطي متحرك باستمرار أو تلامس قوس قصير. وهذا يقلل بشكل كبير من المقاومة الفيزيائية الكلية أثناء القطع، مما ينتج عنه معدلات تغذية أكثر سلاسة وانسيابية.

2. تحسين عملية إخلاء وتبريد الرقائق:يؤدي التأثير التآزري لقوة الطرد المركزي الدورانية وسائل التبريد إلى طرد الحطام المسحوق من شق القطع فورًا. وفي الوقت نفسه، يسمح ذلك لسائل التبريد (مثل زيت التبريد أو الماء) بالتغلغل بشكل أعمق وأكثر تجانسًا في منطقة القطع الأساسية، مما يقضي تمامًا على تدهور المادة الناتج عن ارتفاع درجة الحرارة الموضعي.

3. تحسين استواء السطح (انخفاض كبير في قيمة Ra):تعمل الدوران الديناميكي على معالجة التشوهات النسيجية المرتبطة عادةً بالقطع أحادي الاتجاه، مما يؤدي إلى كبح تكوين علامات الأسلاك بشكل فعال. سطح العينة الناتج مسطح وناعم بشكل ملحوظ - يشبه سطحًا خضع بالفعل لعملية طحن أولية - مما يقلل بشكل كبير من الوقت والتكلفة اللازمين لخطوات الطحن والتلميع اللاحقة.

4. حماية سلك الماس، وتقليل تكاليف المواد الاستهلاكية:يمنع التوزيع المنتظم للإجهاد الميكانيكي التآكل الموضعي المفرط على سلك القطع، مما يؤدي إلى إطالة عمر خدمة سلك قطع الماس وتحقيق وفورات طويلة الأجل في تكاليف التشغيل للمختبرات والمؤسسات.

نطاق التطبيق ومجالاته (لمشبك قطع العينات المتأرجح):

· مواد أشباه الموصلات من الجيل الثالث:تقطيع سبائك كربيد السيليكون (SiC).

· المواد الكهروضوئية والأحجار الكريمة:الياقوت الأزرق، والياقوت الأحمر، واليشم، والعقيق، ومواد مماثلة.

· السيراميك والبلورات المتقدمة:السيراميك الموصل أو غير الموصل (مثل أكسيد الألومنيوم [Al2O3]، وأكسيد الزركونيوم، ونيتريد السيليكون)؛ مواد أشباه الموصلات الأساسية (مثل السيليكون أحادي البلورة، والسيليكون متعدد البلورات، والجرمانيوم أحادي البلورة).

· بلورات الفلورايد:مثل فلوريد الباريوم (BaF2)، وفلوريد الكالسيوم، وما إلى ذلك.

· مواد ناعمة ومتعددة الطبقات:الجرافيت والميكا والبلورات البصرية غير الخطية شديدة الاسترطاب مثل KDP (فوسفات ثنائي هيدروجين البوتاسيوم).

المواد الكهروحرارية:تيلوريد البزموت، تيلوريد الرصاص، سبائك السيليكون والجرمانيوم، إلخ.

• الجيولوجيا والفيزياء الفلكية:تحليل مقاطع النيازك، والعقيدات البحرية، ومقاطع الصخور الرسوبية.

· المواد المركبة ولوحات الدوائر المطبوعة:مركبات ألياف الكربون، وألواح الألياف الزجاجية، ولوحات الدوائر المطبوعة، وما إلى ذلك.
