طلاء الرش المغناطيسي ثلاثي الأهداف لطلاء الركائز والرقائق

1. تم تجهيز نظام تحضير البطارية ذات الغشاء الرقيق مع صندوق القفازات بثلاثة مسدسات هدف، ويمكن توصيل مصدر طاقة تردد راديوي مطابق بأي رأس هدف من خلال مفتاح التحويل، والذي يستخدم لرش الطلاء على مواد الهدف المختلفة (يمكن استبدال مسدس الهدف في أي وقت وفقًا لاحتياجات العميل).
2. يمكن لنظام تحضير البطارية ذات الأغشية الرقيقة مع صندوق القفازات تحضير مجموعة متنوعة من الأغشية الرقيقة ويُستخدم على نطاق واسع.
3. نظام تحضير البطارية ذات الغشاء الرقيق مع صندوق القفازات صغير الحجم وسهل التشغيل للغاية.

  • Shenyang Kejing
  • شنيانغ، الصين
  • 10 أيام عمل
  • 50 مجموعة
  • معلومات

مقدمة عن طلاء الرش البلازمي المدمج:

يمكن استخدام نظام تحضير البطارية الرقيقة في جي بي-600-3HD مع صندوق القفازات للعمل التجريبي في صندوق القفازات، ويُستخدم لتحضير الأغشية الرقيقة الكهروضوئية أحادية الطبقة أو متعددة الطبقات، والأغشية الرقيقة الموصلة، والأغشية الرقيقة السبائكية، والأغشية الرقيقة شبه الموصلة، والأغشية الرقيقة الخزفية، والأغشية الرقيقة العازلة، والأغشية الرقيقة الضوئية، والأغشية الرقيقة المؤكسدة، والأغشية الرقيقة الصلبة، والأغشية الرقيقة بولي تترافلورو إيثيلين، إلخ. تم تجهيز جهاز طلاء الرش البلازمي المدمج بثلاثة مسدسات هدف، ويمكن توصيل مصدر طاقة التردد اللاسلكي مطابق بأي رأس هدف من خلال مفتاح تحويل، والذي يستخدم لطلاء الرش البلازمي لمواد مستهدفة مختلفة. بالمقارنة مع المعدات المماثلة، فإن جهاز طلاء الرش البلازمي المدمج ليس مستخدمًا على نطاق واسع فحسب، بل يتمتع أيضًا بمزايا الحجم الصغير والتشغيل السهل. إنه جهاز مثالي للتحضير المختبري لأغشية المواد. جهاز طلاء الرش البلازمي المدمج مناسب بشكل خاص للأبحاث المختبرية على بطاريات الأغشية الرقيقة، والإلكتروليتات الصلبة وشاشات شاشة OLED. بالمقارنة مع الرش المغناطيسي العادي، يمكن استخدامه لتجارب الطلاء على أهداف الليثيوم وأهداف المواد القائمة على الليثيوم. إنها معدات مثالية لتجارب طلاء المختبر في صناعة الطاقة الجديدة.

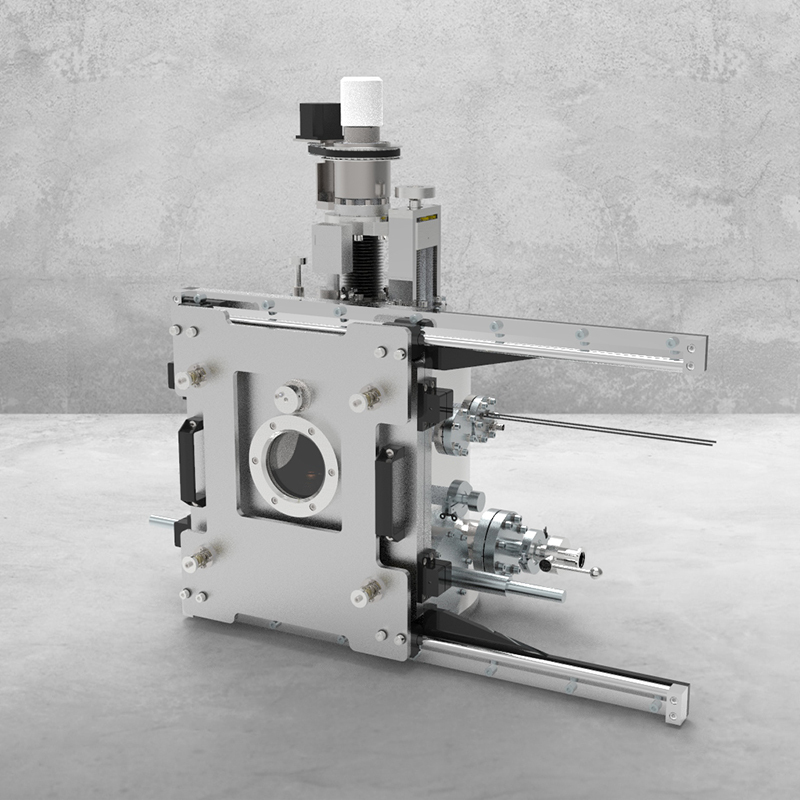

Compact plasma sputtering coater


مزايا طلاء الرش المغناطيسي ثلاثي الأهداف التردد اللاسلكي:

1. يعتمد طلاء الرش المغناطيسي التردد اللاسلكي بثلاثة أهداف تصميمًا معياريًا، ويتم تقسيم غرفة التفريغ ومجموعة مضخة التفريغ ومصدر طاقة التحكم ويمكن تعديلها وفقًا للاحتياجات الفعلية للمستخدمين.

2. يمكن لطلاء الرش المغناطيسي ثلاثي الأهداف بتردد الراديو اختيار مصدر الطاقة وفقًا للاحتياجات الفعلية للمستخدمين. يمكن لمصدر طاقة واحد التحكم في بنادق أهداف متعددة، أو يمكن لمصادر طاقة متعددة التحكم في بندقية هدف واحدة (اختياري).

3. يمكن استخدام طلاء الرش المغناطيسي التردد اللاسلكي بثلاثة أهداف للعمليات التجريبية في صندوق القفازات، ويمكن استبدال أنواع مختلفة من مواد الهدف المؤكسدة بسهولة لتجارب الطلاء.


المعايير الفنية لطلاء الرش البلازمي المدمج:

اسم المنتججهاز طلاء الرش البلازمي المدمج في جي بي-600-3HD
نموذج المنتجفي جي بي-600-3HD
المعلمات الرئيسية

جزء الرش المغناطيسي ثلاثي الأهداف:

1. جهد مصدر الطاقة: 220 فولت 50 هرتز.

2. إجمالي الطاقة: 2.5 كيلو واط.

3. الفراغ النهائي: < E-6mbar (يمكن أن يصل إلى E-3mbar عند استخدامه مع معدات المضخة الميكانيكية الخاصة بشركتنا).

4. درجة حرارة العمل: آر تي-500℃، دقة ±1℃ (يمكن زيادة درجة الحرارة وفقًا للاحتياجات الفعلية).

5. عدد البنادق المستهدفة: 3.

6. طريقة تبريد البندقية المستهدفة: تبريد الماء.

7. حجم الهدف: Ø2″، سمك 0.1 مم-5 مم (يختلف السمك بسبب مواد الهدف المختلفة).

8. قوة الرش: 300 واط (التردد اللاسلكي)/500 واط (دي سي).

9. حامل العينة: Ø140 مم.

10. سرعة حامل العينة: قابلة للتعديل في حدود 1 دورة في الدقيقة إلى 20 دورة في الدقيقة.

11. الغاز الواقي: الغاز الخامل مثل ع و N2.

12. مسار دخول الغاز: يتحكم مقياس تدفق الكتلة في مسارين للدخول، أحدهما تدفق 100 مركز إدارة النفايات الصلبة، والآخر تدفق 200 مركز إدارة النفايات الصلبة.

ججزء صندوق الحب:

1. مصدر الطاقة: تيار متردد أحادي الطور 110 فولت - 220 فولت 50 هرتز / 60 هرتز.

2. مادة الغلاف: الفولاذ المقاوم للصدأ 304.

3. حجرة صندوق القفازات: 1220 مم × 760 مم × 900 مم.

4. غرفة ما قبل المرحلة: هناك غرفتان ما قبل المرحلة، غرفة ما قبل المرحلة الكبيرة هي Ø360mm × 600mm، وغرفة ما قبل المرحلة الصغيرة هي Ø150mm × 300mm.

5. بيئة الغرفة: محتوى الماء <1 جزء في المليون (20 درجة مئوية، 1 ضغط جوي)، محتوى الأكسجين <1 جزء في المليون (20 درجة مئوية، 1 ضغط جوي).

6. الغاز العامل: الغاز الخامل مثل N2، ع، هو.

7. التحكم بالغاز: الهواء المضغوط أو الغاز الخامل.

8. غاز الاختزال: خليط من غاز العمل وH2 (إذا كان نظام التنقية لديه وظيفة إزالة الماء فقط، فإن غاز الاختزال هو نفس غاز العمل).

9. نظام تنقية الغاز: مواد إزالة الأكسدة من باسف الألمانية، ومواد امتصاص الماء من جامعة أو بي الأمريكية، والتحكم التلقائي في عملية تجديد نظام التنقية، ووظائف التجفيف وإزالة الأكسدة التلقائية، والتي يمكنها الحفاظ على نقاء الغاز عند الماء <1 جزء في المليون والأكسجين <1 جزء في المليون لفترة طويلة.

10. نظام التحكم في الضغط: يمكن التحكم في ضغط هواء التجويف تلقائيًا عن طريق شاشة اللمس وحدة تحكم منطقية قابلة للبرمجة بدقة تحكم ±1 باسكال، ويمكن أيضًا التحكم فيه يدويًا عن طريق مفتاح القدم.

11. نظام الفلتر: يتم تركيب الفلاتر عند أطراف المدخل والمخرج، بدقة ترشيح تصل إلى 0.3 ميكرومتر.

12. نظام التحكم: شاشة تعمل باللمس ملونة من سيمنز (6 بوصات)، نظام التحكم وحدة تحكم منطقية قابلة للبرمجة، قابل للتبديل بين اللغتين الصينية والإنجليزية؛

يعتمد مسبار المياه على العلامة التجارية الأمريكية جنرال إلكتريك، وشاشة تعمل باللمس 0-1000 جزء في المليون، ودقة 0.1 جزء في المليون؛

يعتمد جهاز إرسال الأكسجين على العلامة التجارية الأمريكية أيه أي آي، وشاشة تعمل باللمس 0-1000 جزء في المليون، ودقة 0.1 جزء في المليون؛

يعتمد مستشعر الضغط على العلامة التجارية الأمريكية سيترا، وشاشة عرض تعمل باللمس -2500-2500Pa، دقة ±1Pa؛

13. مضخة التفريغ: ماركة إدواردز البريطانية، سرعة الضخ 8.4م3/ساعة-12م3/ساعة.

14. القفازات: مصنوعة من المطاط الصناعي البوتيل من العلامة التجارية امريكي شمال.

15. نظام الإضاءة: أنبوب فلورسنت من ماركة فيليبس.

مواصفات المنتج

جزء الرش المغناطيسي ثلاثي الأهداف: 950 مم × 460 مم × 810 مم.

جزء صندوق القفازات: 2300 مم × 1500 مم × 1900 مم.


الالتزام بالجودة لثلاثة أهداف طلاء الرش المغناطيسي التردد اللاسلكي:

تضمن شركتنا أن جهاز طلاء البلازما المدمج الذي نقدمه جديد وغير مستخدم، ويلبي تمامًا متطلبات الجودة والمواصفات والأداء المنصوص عليها في العقد، ويمكن لنظام تحضير البطارية الرقيقة مع صندوق القفازات أن يعمل بشكل طبيعي في ظل التركيب الصحيح والاستخدام الصحيح وظروف الصيانة وضمن عمر الخدمة.


ضمان:

ضمان محدود لمدة عام واحد، ودعم مدى الحياة (باستثناء الأجزاء الصدئة بسبب ظروف التخزين غير المناسبة)


خدماتنا:

يتم التعرف على منتجاتنا من قبل العديد من العملاء لأدائها الممتاز وجودتها المستقرة ومتانتها طويلة الأمد. لدينا فريق فني محترف يمكنه تزويد العملاء بمجموعة كاملة من دعم الخدمة مثل اختيار المنتج والتركيب والتشغيل والتدريب على التشغيل. بغض النظر عن المشكلات التي تواجهها أثناء الاستخدام، سنسعى جاهدين لتزويدك بحلول فعالة وفي الوقت المناسب لجعل خط الإنتاج الخاص بك يعمل بكفاءة وثبات.

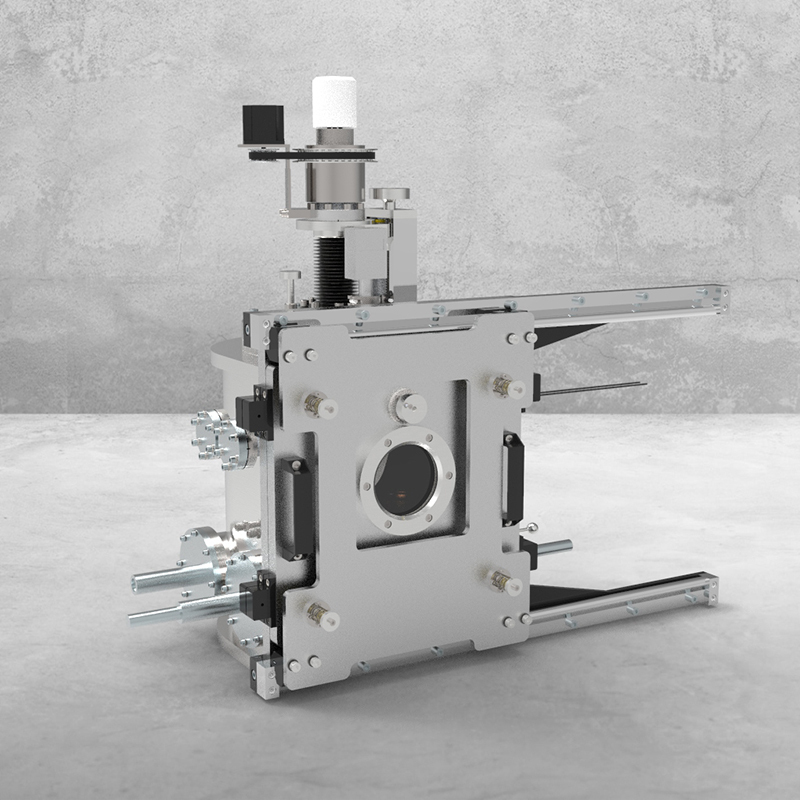

Three targets RF magnetron sputtering coater


معلومات عنا:

منذ فترة ليست طويلة، شاركت منطقتنا في سنغافورة في معرض آسيا للفوتونيات (قرد 2025)، حيث عرضنا آلات الطحن والتلميع وآلات الطلاء وغيرها من المنتجات. بعد التعرف على المنتجات بالتفصيل، أشاد العديد من العملاء بمعداتنا وأعربوا عن رغبتهم في التعاون معنا.

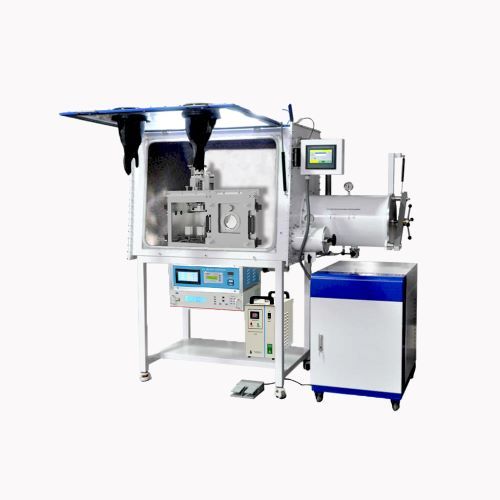

Thin film battery preparation system with glove box

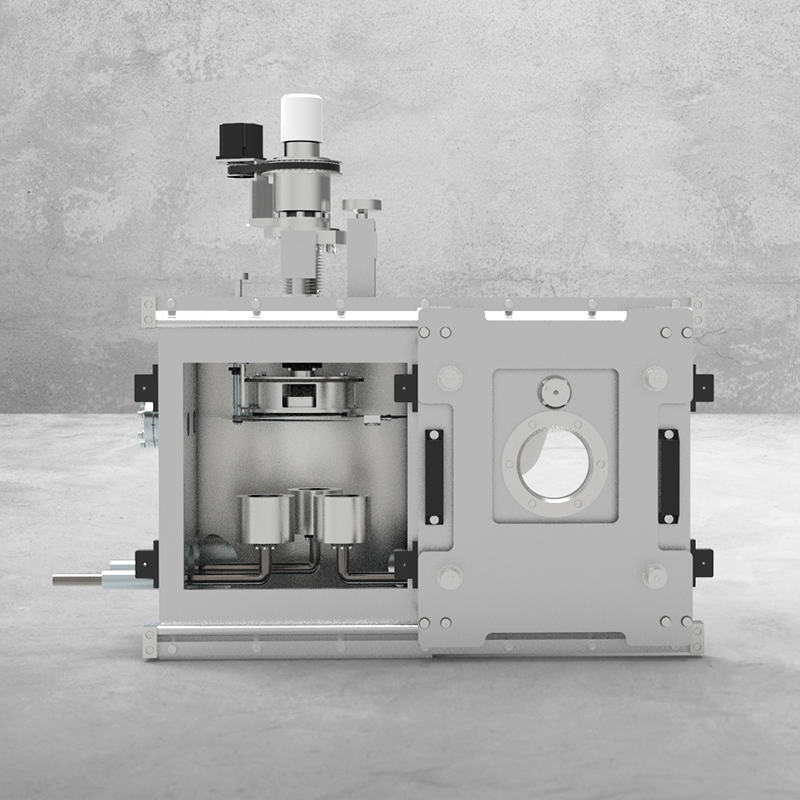

Compact plasma sputtering coater
