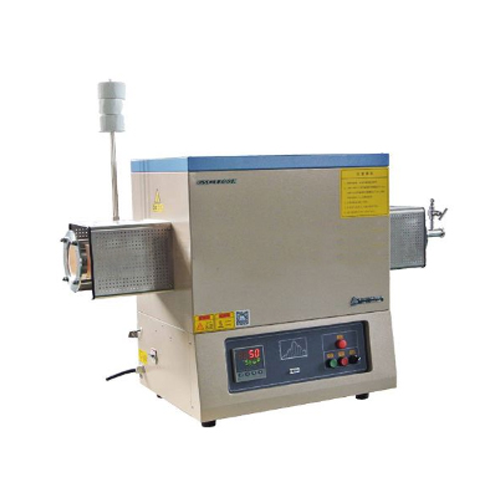

فرن أنبوب التفريغ عالي الحرارة
1. فرن الأنابيب هو فرن أنابيب صغير حاصل على شهادة م. يستخدم عنصر التسخين قضبان الموليبدينوم السيليكونية من الدرجة 1800.
2. يتم التحكم في تسخين وتبريد فرن الأنبوب بواسطة 30 برنامجًا، ويمكن أن تصل درجة الحرارة القصوى إلى 1700 درجة مئوية.
3. يمكن استخدام فرن الأنبوب هذا على نطاق واسع في التلدين أو التلدين للمواد (تحت الحماية من الفراغ أو الغاز الخامل).
- Shenyang Kejing
- شنيانغ، الصين
- 10 أيام عمل
- 50 مجموعة
- معلومات
مقدمة عن فرن الأنبوب المفرغ:
يستخدم فرن الأنابيب المفرغة عالي التفريغ من سلسلة جي اس ال-1700X قضبان الموليبدينوم السيليكونية كعناصر تسخين، بدرجة حرارة مُصنّفة تبلغ 1600 درجة مئوية. ويستخدم مُزدوجات حرارية من البلاتين والروديوم من النوع B لقياس درجة الحرارة، ووحدة تحكم في درجة الحرارة 518P للتحكم التلقائي في درجة الحرارة، مما يضمن دقة عالية في التحكم في درجة الحرارة (±1 درجة مئوية). بالإضافة إلى ذلك، يتميز الفرن بجهاز تفريغ، مما يُمكّنه من العمل في أجواء متنوعة، مما يُحسّن نطاق استخدامه بشكل كبير. يتميز الفرن بدرجة حرارة تشغيل عالية، وتحكم دقيق في درجة الحرارة، وسهولة التشغيل، وسهولة الصيانة. يُستخدم على نطاق واسع في علم المعادن، والآلات، والصناعات الخفيفة، وفحص السلع، والكليات والجامعات، وأقسام البحث العلمي.
الميزات الرئيسية لفرن الأنبوب:
1. حجم غرفة فرن الأنبوب: 290 مم * 220 مم * 160 مم؛
2. يمكن أن تصل درجة الحرارة القصوى لفرن الأنبوب إلى 1700 درجة مئوية (≤0.5 ساعة)؛
3. يمكن لفرن الأنبوب تحقيق برنامج التحكم في درجة الحرارة متعدد المراحل والتحكم الدقيق في درجة الحرارة.
احتياطات استخدام فرن الأنبوب المفرغ العالي:
لا يمكن أن يكون ضغط الغاز في أنبوب الفرن الخاص بفرن الأنبوب المفرغ العالي أعلى من 0.02 ميجا باسكال.
نظرًا لارتفاع ضغط الغاز داخل أسطوانة الغاز، يجب تركيب صمام تخفيض ضغط عليها عند إدخال الغاز إلى أنبوب الفرن. يُنصح بشراء صمام تخفيض ضغط من شركتنا. يتراوح نطاق صمام تخفيض الضغط لدينا بين 0.01 و0.1 ميجا باسكال، مما يجعله أكثر دقة وأمانًا عند الاستخدام.
لتجربة تسخين العينة، لا يُنصح بإغلاق صمام العادم وصمام مدخل الهواء عند طرف شفة أنبوب الفرن. عند الحاجة لإغلاق صمام الغاز لتسخين العينة، يُرجى الانتباه دائمًا لمؤشر مقياس الضغط. إذا تجاوز مؤشر الضغط 0.02 ميجا باسكال، يجب فتح صمام تخفيف الهواء فورًا لتجنب الحوادث (مثل تمزق أنبوب الفرن، أو تطاير الشفة، وما إلى ذلك).
يجب أن يقتصر معدل تدفق الغاز على <200 SCCM (أو 200 مل / دقيقة).
المعايير الفنية لفرن الأنبوب المفرغ العالي:
| اسم المنتج | فرن أنبوب التفريغ العالي 1700 درجة مئوية (منطقة تسخين 290 مم، مع أنبوب كوروندوم بقطر خارجي 60 أو 80 مم وحافة) - جي اس ال-1700X |
| المعلمات الرئيسية | القدرة المقدرة: 5.5 كيلو وات الجهد المقدر: تيار متردد 220 فولت 50/60 هرتز درجة حرارة التشغيل المقدرة: 1650 درجة مئوية أقصى درجة حرارة تشغيل: 1700 درجة مئوية (≤0.5 ساعة) معدل التسخين الموصى به: أقل من 1400 درجة مئوية: ≤10 درجة مئوية/دقيقة؛ من 1400 درجة مئوية إلى 1600 درجة مئوية: ≤5 درجة مئوية/دقيقة؛ بعد 1600 درجة مئوية: ≤2 درجة مئوية/دقيقة. عنصر التسخين: قضيب الموليبدينوم السيليكوني ترموكبل: النوع ب طول منطقة التسخين: 290 مم |
| هيكل الفرن | تم طلاء سطح الفرن الداخلي بطبقة أكسيد الألومنيوم عالية الحرارة 1750 درجة والمستوردة من الولايات المتحدة، والتي يمكن أن تحسن من انعكاسية وكفاءة التسخين للمعدات، كما تعمل على إطالة عمر خدمة الجهاز. يعتمد على هيكل غلاف مزدوج الطبقة، ويتم تجهيز غلاف الفرن مزدوج الطبقة بنظام دوران تبريد الهواء. يستخدم الفرن ألياف الألومينا متعددة البلورات عالية النقاء لتقليل فقدان الطاقة بشكل كبير. |
| أنبوب الفرن والحافة | أنبوب كوراندوم قياسي، بمقاس Φ60*1000 مم. أنابيب كوراندوم بأقطار مختلفة Φ80، Φ100، وΦ120 اختيارية. · شفاه فراغ من الفولاذ المقاوم للصدأ هي قياسية (يتم تركيب مقاييس الضغط الميكانيكية وصمامات الإيقاف المصنوعة من الفولاذ المقاوم للصدأ عليها) تم تركيب أنبوب سيراميكي بأربع فتحات على شفة المدخل، مما يسمح لهواء السحب بالمرور عبر سدادة الأنبوب والدخول مباشرةً إلى منطقة درجة الحرارة العالية. يتم تثبيت سدادتي الأنبوب المتطابقتين مباشرةً على الشفة، مما يُسهّل على العملاء التركيب والإزالة في كل مرة. · يتم تثبيت واجهة كيه اف 25 على شفة نهاية التفريغ، مما يسهل على العملاء توصيل مضخة التفريغ. يتم تركيب مجموعة من إطارات دعم الحافة على جسم الفرن ليتمكن العملاء من وضع الحافة بعد كل تفكيك وتثبيت للحافة. |
| نظام الفراغ (اختياري) | · درجة الفراغ: 50 ملي تور (باستخدام مضخة ميكانيكية) · نطاق قياس مقياس الضغط الميكانيكي: -0.1-0.15 ميجا باسكال · حد الضغط في أنبوب الفرن: ≤0.02 ميجا باسكال · يمكن اختيار أنواع مختلفة من مضخات التفريغ في شركتنا |
| نظام التحكم في درجة الحرارة | ·يتضمن وحدة تحكم في درجة الحرارة YD858P؛ ·نظام التحكم التلقائي في درجة الحرارة معرف العملية؛ ·تحكم ذكي قابل للبرمجة بـ 50 جزءًا؛ ·حماية مدمجة من الحرارة الزائدة وإنذار خطأ الحرارة؛ ·دقة التحكم في درجة الحرارة: ±1 درجة مئوية؛ ·منفذ اتصال الكمبيوتر الشخصي دي بي 9 الافتراضي؛ ·حصل على شهادة ميت؛ ·يتم استخدام برنامج التحكم في درجة حرارة الكمبيوتر الاختياري (لوحدة التحكم في سلسلة YD858P) للتحكم في منحنى التسخين وتصدير البيانات؛ |
| نصائح | ·من أجل ضمان اتساق مجال درجة الحرارة وإحكام إغلاق الحافة، يجب توصيل الجهاز بسدادات أنبوب الألومينا في كلا طرفي أنبوب الفرن قبل التسخين لمنع فقدان الحرارة؛ عند التبريد، يُرجى استخدام البرنامج للتبريد وضبطه. لا يُنصح بإيقاف التشغيل مباشرةً للتبريد. · يرجى عدم إيقاف تشغيل الجهاز عندما تكون درجة الحرارة أعلى من 500 درجة مئوية لتجنب مشاكل السلامة؛ |
| أبعاد | يتميز هذا الفرن الأنبوبي عالي التفريغ ببعدين. يمكن تزويد النوع A بأنابيب فرن بأبعاد φ60*1000 مم وφ80*1000 مم، ويمكن تزويد النوع B بأنابيب فرن بأبعاد φ100*1200 مم وφ120*1200 مم. · النوع أ: 1410 مم (طول) * 510 مم (عرض) * 780 مم (ارتفاع) (بما في ذلك شفة أنبوب الفرن) · النوع ب: 1640 مم (طول) * 580 مم (عرض) * 780 مم (ارتفاع) (بما في ذلك شفة أنبوب الفرن) |
| ضمان | فترة ضمان لمدة عام واحد، وصيانة مدى الحياة · نصائح خاصة: 1. المواد الاستهلاكية مثل عناصر التسخين، وأنابيب الكوارتز، وأواني العينات، وما إلى ذلك غير متضمنة. 2. لا يشمل الضمان الأضرار الناجمة عن استخدام الغازات المسببة للتآكل والغازات الحمضية. |
| براءة اختراع وطنية | اسم براءة الاختراع: نظام شفة مانعة للتسرب يتجنب بشكل فعال كسر أنابيب الكوراندوم رقم براءة الاختراع: زل 2020 2 0542145.5 احترم الأصالة، واحتقر الانتحال، وتحقق في الانتهاكات. |
| شهادة | ·حصل هذا الفرن الأنبوبي عالي التفريغ على شهادة م رقم الشهادة: M.2021.206.C67996 ·إذا قام العميل بدفع رسوم الشهادة، تضمن الشركة أن جهازًا واحدًا سوف يجتاز شهادة تي يو في الألمانية أو شهادة كاس |
| امتثال | تتوفر شهادة م أو يو ال أو CSA مقابل تكلفة إضافية. |
